Клапаны бабочек

Центральная линия склада с мягким уплотнением бабочка, двойная эксцентричная фланцевая бабочка компактная конструкция Compact, 90-й вращающийся переключатель легко, надежное герметинг, длительный срок службы, широко используется в водяных мельницах, электростанциях, сталелитейных заводах, промышленности, химической промышленности, обслуживании и других системах водоснабжения и дренажа, в качестве использования регулятора и обреза.

Клапан бабочки, называемый клапаном бабочки (клапан бабочки), относится к закрытию (клапан клапана или пластина бабочки) для диска, вращающегося вокруг оси клапана для достижения отверстия и закрытия своего рода клапана, в трубопроводе в основном используется для обрезания и дросселя. Открытие и закрытие клапана бабочки-это дисковая тарелка с бабочкой, вращающаяся вокруг собственной оси в корпусе клапана, чтобы достичь цели открытия и закрытия или регулирования. Клапан бабочки, открытый для полного закрытия, обычно составляет менее 90 °, сама клапан бабочки и сама бабочка не обладает способностью самозапускать самопосадку, чтобы расположить пластину-бабочки, установленную на редукторе для червя клапана. Использование восстановителя червячного зубчатого колеса не только может сделать тарелку с бабочкой с способностью к самополошке, так что тарелка бабочки останавливается в любом положении, но и улучшить эксплуатационные характеристики клапана.

Характеристики промышленного специального клапана бабочки могут противостоять высокой температуре, применимый диапазон давления также выше, номинальный диаметр клапана большой, корпус клапана изготовлен из углеродистой стали, герметизирующее кольцо пластины клапана изготовлено из металлического кольца вместо резинового кольца. Большие высокотемпературные клапаны бабочек изготовлены из сварной стальной пластины и в основном используются для высокотемпературных протоков среднего дымового газа и газовых трубопроводов.

Три основных технических конструкции высокопроизводительных клапанов бабочек

Клапаны бабочек Storaen переопределяют контроль промышленного потока посредством инновационной инженерной инженерии, сочетая точное герметичность, устойчивость материала и умное применение для обеспечения непревзойденных производительности в различных приложениях. Как ведущий поставщик типов и решений клапанов бабочек, наши проекты решают критические проблемы утечки, износа и операционной эффективности. Вот как три основные технологии выделяют наши клапаны бабочек.

1. Эксцентричные системы герметизации для производительности с нулевой утечкой

Сердце нашего высокопроизводительного клапана бабочки лежит в его расширенных эксцентричных дизайнах, устраняя общие проблемы с утечкой, из которых изводили традиционные клапаны:

Двойная эксцентричная геометрия: ось смещения диска (1-е эксцентриситет) и угол сиденья (2-й эксцентриситет) создают уплотнение «контакт с линией» при закрытии, уменьшая трение на 40% по сравнению с концентрическими моделями. Эта конструкция обеспечивает отключение пузырьков для газов и жидкостей, даже при высоких давлениях (до PN16.0MPA), что делает его идеальным для применения клапанов бабочек в химических трубопроводах и паровых системах.
Тройные эксцентричные инновации: для экстремальных условий (450 ° C+ дымовой газ или абразив) наши тройные ээкцентричные клапаны добавляют третье смещение (наклон лица диска), позволяя герметизировать металл-металл без износа сиденья. Эта технология превосходит ограничения клапана глобуса в высокотемпературной изоляции, обеспечивая долгосрочную надежность в системах выхлопных работ.

2. Материальная наука для резкой устойчивости окружающей среды

Мы информируем компоненты клапана, чтобы противостоять самым сложным рабочим условиям, соответствуя типам клапанов бабочек с конкретными требованиями носителя:

Материалы для тела и диска: выберите из чугуна HT300 (рентабельный для воды/газа, -10 ° C ~ 200 ° C), углеродистой стали WCB (тяжелая промышленная промышленность, -29 ° C ~ 425 ° C), или из нержавеющей стали 316L (коррозионная устойчивость для химических веществ, -40 ° C ~ 450 л). Наши 6-дюймовые и 4-дюймовые клапаны бабочек оснащены утолщенными ребрами диска для предотвращения деформации при высокой скорости потока, превосходя стандартные конструкции на 25% в сроке цикла.
Комбинации уплотнений: мягкие уплотнения (NBR/EPDM) обеспечивают ≤0,1 мм устойчивости к утечке для воды и сточных вод, в то время как твердые уплотнения (нержавеющая сталь + графит) обрабатывают насыщенные частицами среды без эрозии, критические для добычи для майнинга или цементных растений.

3. Интеллектуальное действие для точного контроля

Наши клапаны бабочек интегрируют передовые механизмы для повышения эффективности и безопасности эксплуатации:

Редакционирование GUM GEAR: Стандартно на ручных клапанах, они обеспечивают функцию размножения крутящего момента 5: 1, что позволяет легко работать на 90 ° даже для 12-дюймовых диаметров, одновременно устраняя риски по спине в вертикальных трубопроводах.
Готовый дизайн, готовый к автоматизации: пневматические, электрические или гидравлические приводы подходят непосредственно к верхним фланцам ISO 5211, поддерживающие сбои-безопасные позиции (Open/Close/Hold) и обратная связь 4-20MA для интеграции PLC. Это делает наши клапаны идеальными для автоматизированных процессов, сокращая время отклика на 30% по сравнению с устаревшими системами клапанов Globe.

Поднять управление потоком с помощью Storaen

От распределения воды до высокотемпературных промышленных процессов, наши клапаны бабочек обеспечивают точность, долговечность и адаптивность вашей системы. Благодаря инновационному уплотнению, премиальным материалам и интеллектуальным активациям, мы превратили клапан бабочки из простого устройства отключения в высокопроизводительное управление. Исследуйте наши клапаны бабочек для продажи сегодня и испытайте разницу, которую делает инженерное превосходство – потому что в управлении потоком производительность – это все.

Стораенские клапаны бабочек: пользовательские решения и обеспечение качества

Storaen переопределяет управление промышленным потоком с помощью специально разработанных решений клапанов бабочек и бескомпромиссных стандартов качества, обеспечивая, чтобы каждый клапан соответствует вашим уникальным операционным требованиям. От выбора материала до сертификации производительности наши типы клапанов бабочек сочетают в себе инженерную гибкость с строгим обеспечением качества – то, как мы обеспечиваем точность для ваших конкретных потребностей.

Настройка: спроектирована для ваших точных спецификаций

1. Аптимированные размеры и конфигурации
Покрывая DN40 до DN1200, наш 4-дюймовый клапан бабочки и 6-дюймовые модели клапана бабочек (и за его пределами) адаптируются к трубным сетям любого масштаба. Нестандартные размеры? Мы создаем пользовательские диаметры для уникальных установок, от компактных систем HVAC до массивных промышленных трубопроводов.
Выберите из пластин, вытягивания, фланцевых или сварных соединений, чтобы соответствовать стандартам ASME, DIN или JIS – выдвигая адаптерные хлопоты в глобальных проектах.

2. Оптимизация материала и уплотнения

Материалы для тела: выберите чугун HT300 (вода/газ), углеродистая сталь WCB (тяжелая промышленность) или из нержавеющей стали 316L (коррозионная стойкость), чтобы соответствовать среде от -40 ° C до 450 ° C.
Типы уплотнений: мягкие уплотнения (NBR/EPDM) для воды/сточных вод (≤0,1 мм утечки) или жестких металлических уплотнений (нержавеющая сталь + графит) для высокотемпературного/дымового газа-протяженность глобального клапана в абразивных условиях.

3. Приступ и функциональность

Ручное (червячное снаряжение), пневматическое, электрическое или гидравлическое приводы с монтажом ISO 5211 обеспечивают точный контроль. Добавьте сбои-безопасные механизмы (обратная связь с воздухом в открытую/закрытие) или 4-20 мА для автоматических процессов.
Специализированные конструкции: криогенные клапаны (-196 ° C), модели с высокой вакуймой или безопасные конфигурации для критических применений безопасности.

Бескомпромиссное качество: от дизайна до доставки

1. Строгой режим тестирования

Гидростатические тесты: 1,5x давление для оболочек, 1,1x для сидений, проверка нулевой утечки.
Проверка цикла: более 5000 операций для мягких уплотнений, более 10000+ для жестких уплотнений – повышение долговечности, превосходящая отраслевые нормы.
Материал отслеживаемость: каждый компонент включает в себя сертификат мельницы, обеспечивая соответствие химическому сопротивлению и требованиям к температуре.

2. Гарантия и поддержка после продажи

1-летняя гарантия покрывает производительность уплотнения и механические дефекты, с 24/7 технической поддержкой для установки, технического обслуживания или устранения неполадок.
Доступность запасных частей: быстрая доставка заменных сидений, дисков или приводов для минимизации времени простоя – верительно для клиентов, покупающих клапаны бабочек для продажи оптом.

Почему выбирают Storaen для пользовательских клапанов бабочек?

Экспертиза применения: нужен ли вам концентрический клапан бабочки для очистки воды или тройная ээкцентричная модель для нефтехимических растений, наши инженеры выравнивают типы клапанов бабочек и применения к вашим точным параметрам процесса.
Общая экономическая эффективность: индивидуальные решения снижают затраты на чрезмерную инженерию, в то время как долговечные конструкции снижают техническое обслуживание на 30% по сравнению с общими клапанами.

Поднять вашу систему с помощью адаптированной точности

Не соглашайтесь на готовые, когда ваши операции требуют превосходства. Пользовательские клапаны бабочек Storaen, которые поддерживают строгое обеспечение качества, извлеките производительность, надежность и адаптивность, которые заслуживают ваши проекты. Исследуйте наши клапаны бабочек для продажи сегодня и узнайте, как адаптированные инженерные преобразования управления потоком.

Классификация по форме структуры
(1) Центр запечатанного клапана бабочки

(2) Единственный эксцентричный герметичный клапан бабочки
(3) Двойной эксцентричный клапан бабочки уплотнения

(4) Три эксцентричного клапана бабочки уплотнения

В соответствии с классификацией материала поверхности герметизации
(1) Клапан бабочки с мягкой уплотнением:
1) Запечатывание порока неметаллического мягкого материала к неметаллическому составу мягкого материала.
2) Запечатывание вице-капуста металлического твердого материала до неметаллического состава мягкого материала.
(2) Металлический твердый уплотнение клапан бабочки: герметизация вице -вице -капуста от металлического твердого материала до металлического твердого материала.

Классификация путем запечатывания формы
(1) Клапан принудительного уплотнения бабочки
1) Эластичный клапан бабочки. Уплотнятовое давление с помощью сиденья экструзионного клапана клапана. Когда клапан закрыт, сгенерируется эластичность сиденья или клапана клапана.
2) Внешний крутящий уплотненный клапан бабочки. Давление герметизации генерируется крутящим моментом, приложенным к валу клапана.
(2) Клапан бабочки под давлением. Удельное давление уплотнения генерируется сиденьем или клапанной пластиной на клапане на давлении заполнения герметизационного элемента.
(3) Автоматическое герметизирующее клапан бабочки. Давление герметизации автоматически генерируется средним давлением.

Классификация с помощью рабочего давления
(1) Вакуумный клапан бабочки. Рабочее давление ниже стандартной кучи атмосферного календарного клапана бабочки.
(2) Клапан бабочки с низким давлением. Номинальное давление PN <1,6 МПа клапан бабочки.
(3) Клапан бабочки среднего давления. Номинальное давление PN 2,5 – 6,4 МПа клапан бабочки.
(4) Клапан бабочки высокого давления. Номинальное давление PN 10.0 – 80,0 МПа клапан бабочки.
(5) Ультра-высокое давление клапан бабочки. Номинальное давление PN> 100 МПа клапан бабочки.

Классификация по рабочей температуре
(1) Высокая температура клапана бабочки. T> 450 C клапан бабочки
(2) Клапан бабочки средней температуры. 120 с(3) Нормальная температура клапана бабочки. 40 c(4) Низкотемпературный клапан бабочки. Клапан бабочки 100 (5) Ультра-низкая температура клапана бабочки. T <A 100 C клапан бабочки.

(1) Клапан бабочки.

Пластина бабочки клапана бабочки склада установлена в направлении диаметра трубопровода. В цилиндрическом канале корпуса клапана бабочки дискообразная пластина бабочки вращается вокруг оси, угол вращения от 0 ° – 90 °, вращающийся до 90 °, клапан полностью открытый состояние.

Клапан бабочки прост в структуре, малый по размеру и свету по весу, и состоит только из нескольких частей. И только необходимо повернуть 90 ° может быстро открываться и закрывать, простая работа, одновременно, что клапан имеет хорошие характеристики управления жидкостью. Когда клапан бабочки находится в полностью открытом положении, толщина тарелки бабочки является единственным сопротивлением, когда средняя среда протекает через корпус клапана, поэтому падение давления, генерируемое клапаном, очень мало, поэтому она имеет хорошие характеристики управления потоком. Клапан бабочки имеет два типа герметизации: эластичное уплотнение и металлическое уплотнение. Эластичный клапан уплотнения, уплотнение может быть установлено в корпусе клапана или прикреплен к пластине бабочки вокруг.

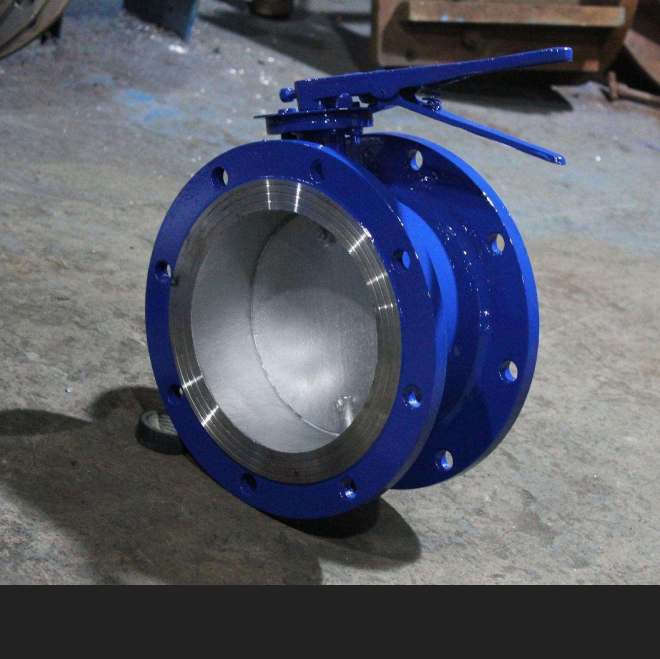

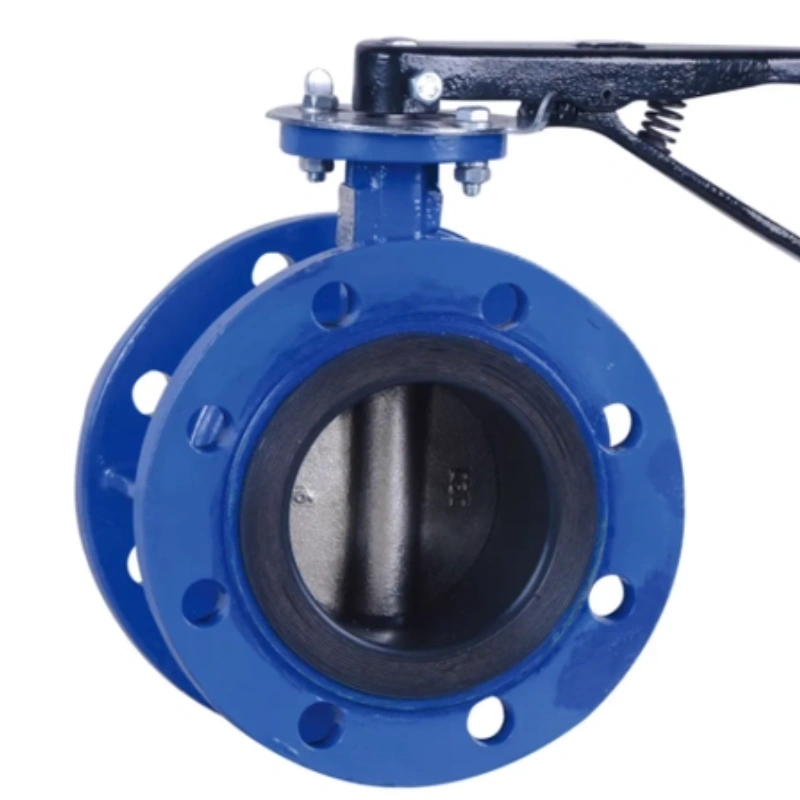

(2) фланцевый клапан бабочки.

Фланцевированный клапан бабочки для конструкции вертикальной пластины, стебель клапана для интегрального металлического жесткого уплотнения, герметизирующего кольца, для гибкой графитовой пластины и композитной конструкции из нержавеющей стали, установленная на корпусе клапана, поверхностные поверхности уплотнения бабочки сварки. Запечатывающее кольцо с мягким уплотнением изготовлено из нитрильного резины, которая установлена на тарелке бабочки.

(3) Клапан бабочки типа Lug.

(4) Сварная бабочка клапана.

Сваренный клапан бабочки представляет собой клапан бабочки без закрытия типа, широко используемый в строительных материалах, металлургии, добыче полезных ископаемых, электроэнергии и других производственных процессах, средней температуры ≤ 300 ℃ номинальное давление 0,1 МПа трубопровода, используемое для подключения, открытия и закрытия или регулировки количества среда.

Клапан с зажатой с мягкой уплотнением.

Для чего используется клапан бабочки?

Клапан бабочки представляет собой тип клапана четвертьчата, который использует вращающийся диск для регулирования потока жидкости. Его дизайн включает в себя различные функции, которые делают его подходящим для конкретных применений в различных отраслях, включая водоснабжение, очистку сточных вод, химическую обработку и системы HVAC. Понимание функциональных возможностей и преимуществ клапана бабочки может помочь вам принять обоснованные решения в его использовании в разных сценариях.

Одна основная цель клапана бабочки – контролировать поток жидкостей и газов. Диск внутри клапана поворачивается вокруг центральной оси, что позволяет быстро и эффективно работать. Этот механизм четвертьчих особенно полезен, когда необходимы быстрые корректировки к скоростям потока. Например, на водоочистных сооружениях или промышленном применении, где точный контроль имеет решающее значение, клапан бабочки может служить эффективным решением.

Кроме того, клапаны бабочек распознаются за их легкий и компактный дизайн. По сравнению с другими типами клапанов они занимают меньше места, что делает их идеальными для установки в трудных пространствах или когда соображения веса имеют решающее значение. Будь то в трубопроводах или ограниченных областях, минималистский конструкция клапана бабочка позволяет обеспечивать универсальность без жертвы функциональности.

Другое значительное применение клапана бабочки находится в изоляции системы. Полностью закрывая диск, клапан создает плотное уплотнение, которое предотвращает поток жидкости. Это особенно полезно в сценариях обслуживания, где необходимы изолирующие участки трубопровода. Способность быстро и надежно отключить поток делает клапаны бабочек важным компонентом в управлении системами и обеспечении безопасности в различных промышленных процессах.

Таким образом, в многочисленных приложениях используется клапан бабочки для регулирования потока, изолированных систем и повышения эффективности работы. Его компактный дизайн, быстрая эксплуатация и надежность делают его популярным выбором во многих отраслях. Понимание того, для чего используется клапан бабочки, позволит вам оценить критическую роль, которую он играет в контроле и управлении жидкостью. Независимо от того, участвуете ли вы в техническом, техническом обслуживании или промышленном дизайне, прочное понимание применения клапанов бабочек будет хорошо служить вам в ваших профессиональных усилиях.

Преимущества клапанов бабочек

Одним из значительных преимуществ клапанов бабочек является их компактный дизайн. В отличие от традиционных клапанов, которые, как правило, являются громоздкими, клапаны бабочек состоят из простого диска, установленного на валу. Эта оптимизированная конструкция позволяет установить в жестких пространствах, что делает их идеальным вариантом для проектов с ограниченным пространством для оборудования. Кроме того, их легкая природа уменьшает общий вес систем трубопроводов, что приводит к более легкой обработке и установке.

Еще одним критическим преимуществом клапанов бабочек является их быстрая работа. Конструкция облегчает быстрое открытие и закрытие, с вращением всего 90 градусов, необходимых для полного движения. Эта особенность особенно ценна в приложениях, где своевременный контроль потока имеет первостепенное значение, например, в оборудованиях для очистки воды или химической обработке. Быстрая отзывчивость клапанов бабочек способствует повышению операционной эффективности и снижению времени простоя.

Кроме того, клапаны бабочек предлагают отличное регулирование потока. При частичном открытии эти клапаны могут создавать оптимизированный путь потока, в то же время эффективно контролируя проходящие средства носителя. Эта характеристика важна в приложениях, где точное управление потоком имеет решающее значение, что позволяет обеспечить постоянную производительность системы.

Клапаны бабочек также проявляют долговечность и низкие потребности в техническом обслуживании. Построенные из надежных материалов, таких как нержавеющая сталь или ПВХ, они устойчивы к коррозии, что делает их подходящими для различных веществ, включая агрессивные химические вещества и коррозионные среды. Их простой механизм снижает вероятность механического сбоя, еще больше минимизирует требования к техническому обслуживанию и эксплуатационные расходы.

Наконец, адаптивность клапанов бабочек делает их подходящими для различных применений в разных отраслях. От систем HVAC до водоснабжения и очистки сточных вод эти клапаны могут обрабатывать широкий спектр жидкостей, повышая их полезность на нескольких областях.

В чем разница между клапаном затвора и клапаном бабочки?

Эксплуатационный механизм

Основное различие между затворенными клапанами и клапанами бабочек заключается в их проектировании и эксплуатационных механизмах. А клапан ворот Использует линейное движение, чтобы поднять или опустить затвор, чтобы управлять потоком. Этот механизм идеально подходит для управления отключением, но не очень хорошо работает в приложениях дросселирования. И наоборот, клапан бабочки содержит вращающийся диск, который поворачивается вокруг центрального стержня для регулирования потока. Эта конструкция обеспечивает быструю работу и особенно эффективна в дросселировании.

Управление потоком и эффективность

Другим критическим различием являются характеристики потока. Клапаны бабочек известны своей способностью обеспечивать постоянную скорость потока с минимальным падением давления. Эта эффективность очень выгодно в приложениях большого объема и где пространство ограничено. Напротив, клапаны ворот менее эффективны при дросселировании и могут создавать турбулентность, что приводит к дефициту производительности в сценариях с высоким потоком.

Соображения пространства и веса

Клапаны бабочек, как правило, более компактные и легче, чем затворы. Этот дизайн, экономичный пространство, делает клапаны бабочек подходящими для установки в трудных пространствах, где традиционные затворные клапаны могут оказаться громоздкими. Уменьшенный вес клапанов бабочек упрощает обработку во время установки и технического обслуживания.

Применение пригодности

Оба типа клапанов имеют конкретные приложения, где они преуспевают. Клапаны обычно используются в приложениях, требующих минимальной потери давления и где полная изоляция имеет первостепенное значение. И наоборот, клапаны бабочек предпочитают в системах, требующих быстрой работы и частых регулировок потока, что делает их идеальными для систем HVAC, распределения воды и очистки сточных вод.

Каковы три типа клапанов бабочек?

1. Концентрические клапаны бабочек

Концентрические клапаны бабочек характеризуются их простой конструкцией, где диск выровнен эксцентрично с корпусом клапана. В этой конфигурации диск вращается вокруг оси, которая лежит параллельно потоку жидкости. Концентрические клапаны бабочек используются в основном в применении низкого давления, что делает их идеальными для очистки воды и сточных вод. Их прямая конструкция обеспечивает эффективное управление потоком и минимальное падение давления, что обеспечивает оптимальную производительность в различных настройках.

2. эксцентричные клапаны бабочек

Эксцентричные клапаны бабочек, также известные как высокопроизводительные клапаны бабочек, имеют уникальный дизайн, который позволяет смещению от сиденья клапана. Этот дизайн улучшает возможности герметизации и уменьшает износ на компонентах клапана. Эксцентричные клапаны бабочек хорошо подходят для более требовательных приложений, в том числе те, которые связаны с более высоким давлением и температурой. Они преуспевают в таких услугах, как обработка суспензий, коррозионных жидкостей и других сложных средств массовой информации, обеспечивая длительную работу и надежность.

3. Двойные эксцентричные клапаны бабочек

Двойные эксцентричные клапаны бабочек, или тройные смещенные клапаны бабочек, сделайте дизайн эксцентричных клапанов на шаг вперед. С двумя смещениями – одно для вращения диска, а другое для поверхности герметизации – эти клапаны обеспечивают повышенную производительность, особенно в требовательных условиях. Двойная эксцентричная конструкция приводит к более низкому трению между диском и сиденьем, что позволяет освоить плотное уплотнение без износа, связанного с традиционными конструкциями клапанов. Они являются идеальным выбором для высокотемпературных применений высокого давления, и часто находят использование в таких отраслях, как нефть и газ, производство электроэнергии и фармацевтические препараты.
