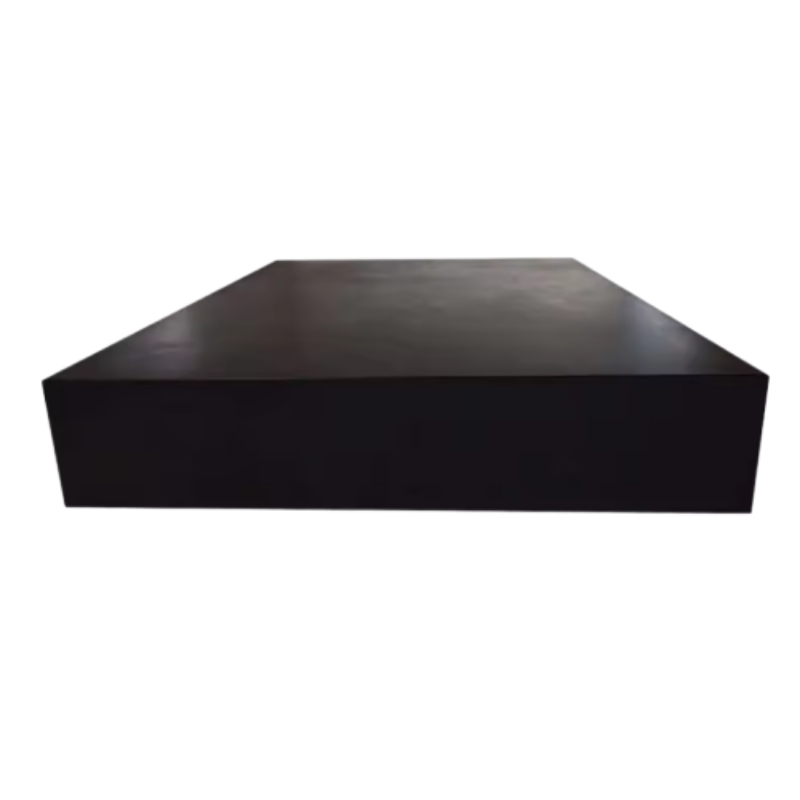

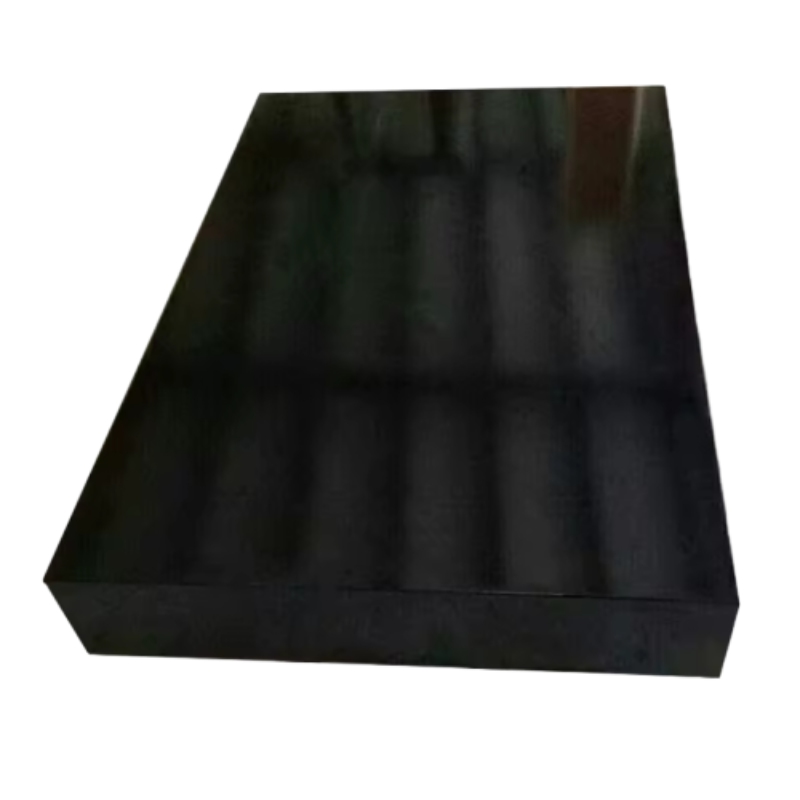

Гранит -контрольная пластина поверхности

Гранитная платформа – это платформа, изготовленный из гранита, обрабатываемых станками и вручную заземленной в камере с постоянной температурой, с высокой точностью плоскостности.

Физические параметры гранитной платформы:

Удельная гравитация: 2970-3070 кг/м3;

Прочность на сжатие: 245-254 кг/м

m2;

Эластичный износ: 1,27-1,47N/мм2;

Коэффициент линейного расширения: 4,6 × 10-6/℃;

Скорость поглощения воды 0,13;

Береговая твердость HS70 или выше.

Точность гранитных платформ намного выше, чем у чугунных платформ. Это связано с тем, что гранит подвергался долгосрочному лечению старения и больше не имеет внутреннего стресса. Уровни точности 000, 00, 0 и 1 являются идеальными инструментами для маркировки и проверки на обработке предприятий.

Место происхождения: Хэбэй, Китай

Гарантия ： 1 год

Индивидуальная поддержка: OEM, ODM, OBM

Название бренда ： Сторан

Номер модели: 1006

Материал ： Гранит

Цвет) пустой

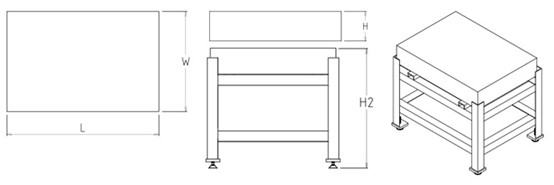

Спецификация: 200×200 мм-3000×5000 мм или настройка

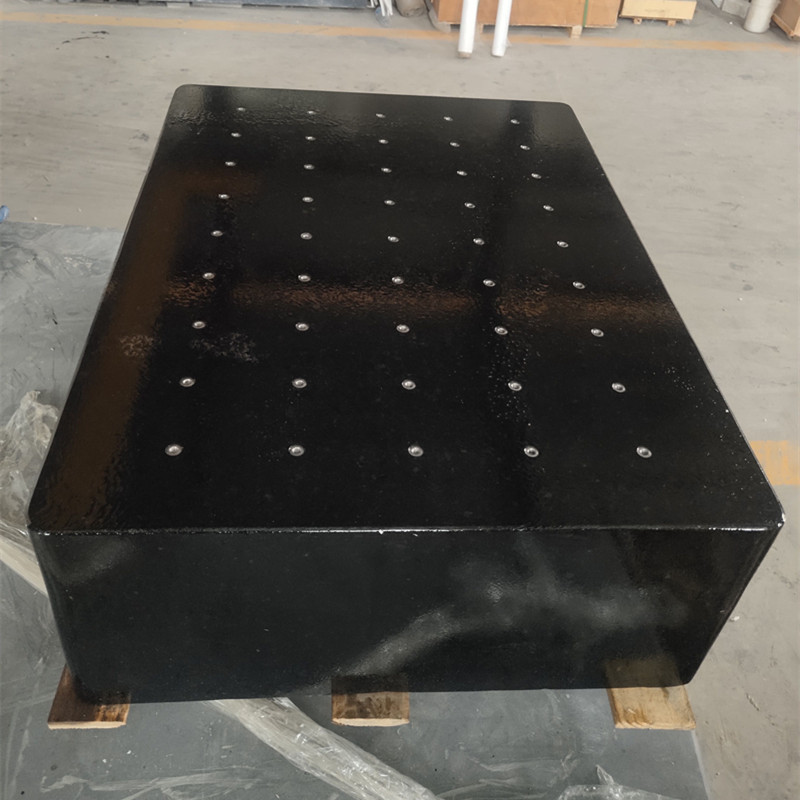

Поверхность: плоские, постукиваемые отверстия, Т-слоты и т. Д.

Твердость рабочей поверхности: HS70

Обработка поверхности ： Заземление

Точная оценка ： 0-2

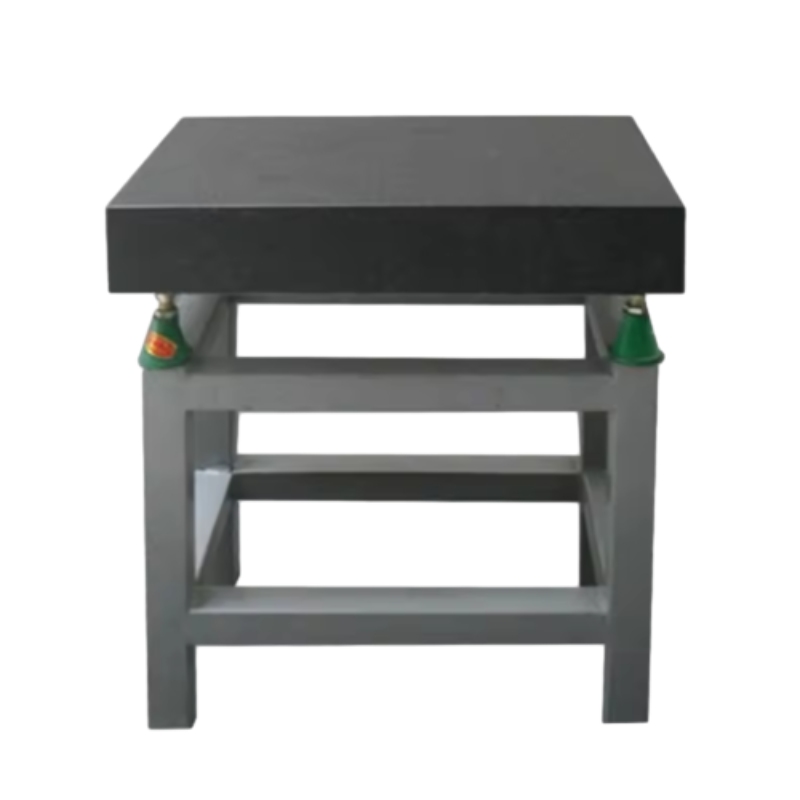

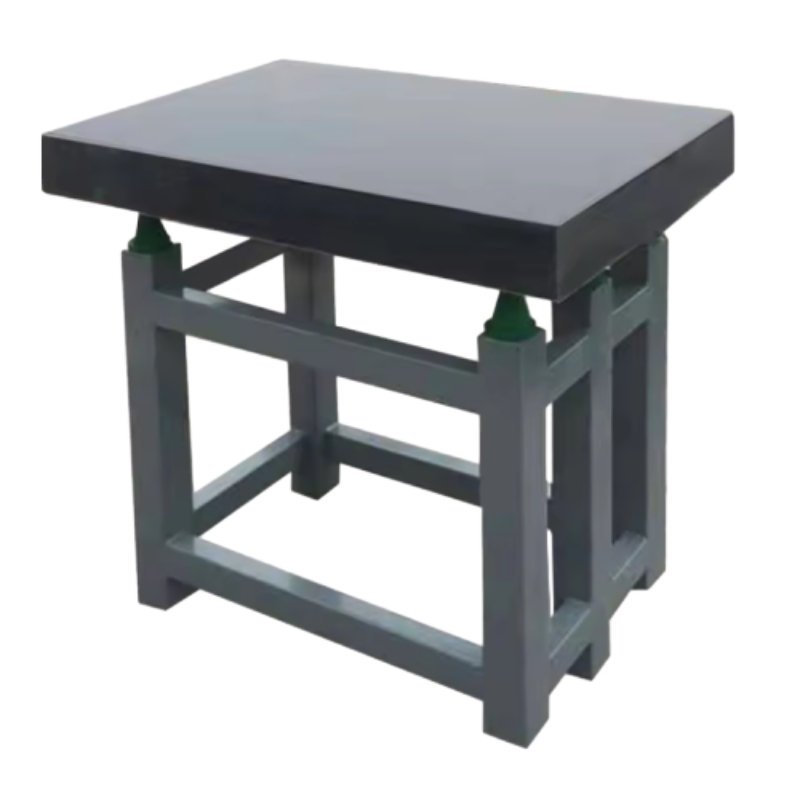

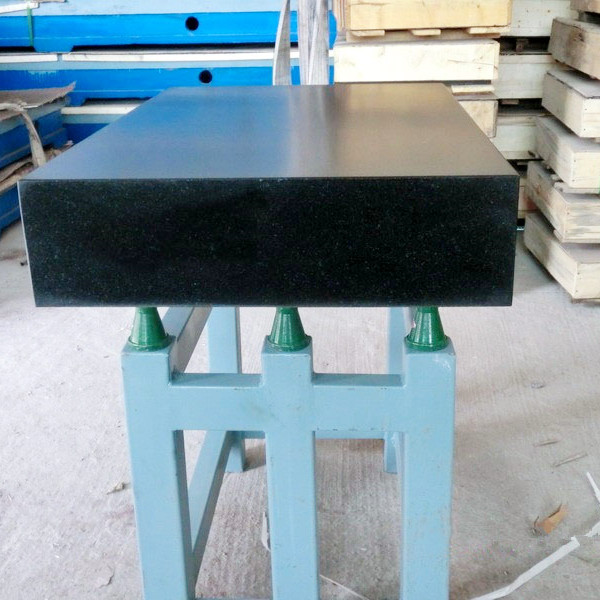

Стенд ： Доступно

Упаковка ： P Lywood Box

Использование: точное измерение, проверка, макет, T и маркировка

Детали упаковки ： фанерная коробка

Способность снабжения: 20000 штук/кусочков в год

Время выполнения:

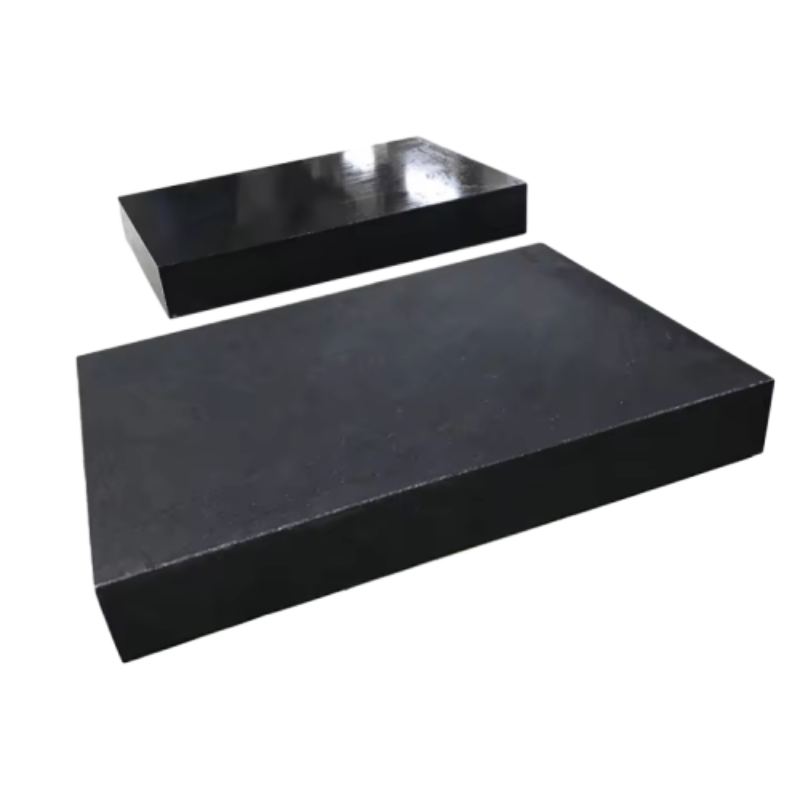

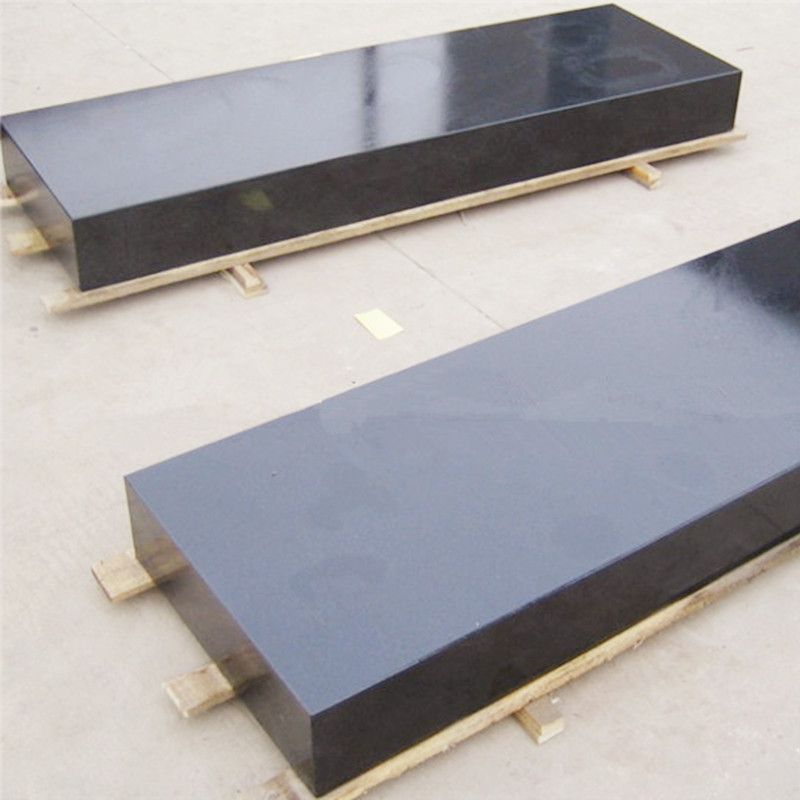

Гранитная поверхностная пластина:

Гранитные поверхностные пластины наиболее известны из-за их свойств без ржавчины. Твердость гранитных поверхностных пластин также больше

чем чугунные поверхностные пластины. Они дико используются для точного измерения, проверки, макета и маркировки и

Предпочитается лабораториями, инженерными отраслями и семинарами.

Материал: гранит

Спецификация: 1000×750 мм-3000×4000 мм или настраивает

Поверхность: плоские, постукиваемые отверстия, Т-слоты и т. Д.

Твердость рабочей поверхности: HS70

Очистка поверхности: отделка земли

Точная оценка: 0-2

Упаковка: фанерная коробка

Почему гранитные поверхностные пластины необходимы для точного измерения

В сфере точного измерения гранитные поверхностные пластины стоят как незаменимый инструмент для контроля качества и инженерных применений. Их уникальные свойства делают их предпочтительным выбором среди инженеров -точных инженеров, машинистов и специалистов по обеспечению качества.

Гранитные поверхностные пластины изготовлены из естественного гранита, известного своей исключительной твердостью, стабильностью и сопротивлением деформации. Эта сплошная основа позволяет проводить точные измерения, поскольку она обеспечивает плоскую стабильную опорную поверхность. В отличие от других материалов, гранит не деформируется и не изменяет форму с течением времени, гарантируя, что измерения оставались последовательными и надежными.

Одним из важнейших преимуществ гранитных поверхностных пластин является их способность выдерживать износ от повторного использования. Эта долговечность жизненно важна в промышленных условиях, где точность имеет первостепенное значение. Кроме того, гранит является химически устойчивым, что позволяет ему противостоять воздействию масла, растворителей и других загрязняющих веществ, не теряя ее целостности. Эта характеристика имеет решающее значение для поддержания чистого рабочего пространства и обеспечения того, чтобы измерительное оборудование оставалось незапятнанным.

Кроме того, гранитные поверхностные пластины бывают разных размеров и конфигураций, обслуживая различные приложения. Независимо от того, используются ли эти пластины для осмотра обработанных деталей, выравнивания оборудования или проведения сложных задач сборки, предоставляют универсальное решение для различных потребностей измерения точности. Их гладкая поверхность может быть легко очищена и поддержана, способствуя их долгосрочному удобству удобству и точности.

В заключение, гранитные поверхностные пластины имеют важное значение для любой операции, требующей высоких измерений. Их долговечность, стабильность и сопротивление факторам окружающей среды делают их идеальным выбором для профессионалов в различных областях. Инвестирование в гранитную поверхностную пластину не только повышает точность измерения, но и обеспечивает долговечность ваших инструментов и оборудования, что делает его разумным выбором для любой ориентированной на качество организации.

Роль гранитных поверхностных пластин в современной обработке ЧПУ

В сфере современной обработки CNC (численное управление компьютером) точность имеет первостепенное значение. Среди различных инструментов, которые облегчают эту точность, гранитные поверхностные пластины выделяются как краеугольный камень процесса обработки. Их роль в обработке ЧПУ является жизненно важной и многогранной, обеспечивая стабильную основу, которая обеспечивает оптимальную производительность.

Гранитные поверхностные пластины ценятся за их исключительную жесткость и стабильность. Изготовленные из натурального гранита, эти пластины предлагают плоскую и твердую поверхность, которая необходима для измерения и проверки обработанных деталей. Инертные свойства гранита также сводят к минимуму влияние колебаний температуры, гарантируя, что точные измерения остаются последовательными с течением времени. Эта стабильность имеет решающее значение в средах обработки ЧПУ, где даже малейшее отклонение может привести к значительным ошибкам в конечном продукте.

Кроме того, гранитные поверхностные пластины оснащены высокой износостойкой стойкостью, что позволяет им противостоять суровому использованию в производственных условиях. В отличие от других материалов, гранит не деформируется под давлением, сохраняя его плоскость и точность даже при тяжелых нагрузках. Кроме того, их непористая природа помогает в простой чистке и обслуживании, что еще больше способствует их долговечности.

В обработке ЧПУ гранитные поверхностные пластины служат важными инструментами не только для выравнивания и поддержки заготовки во время обработки, но и для точного измерения. Эти пластины имеют решающее значение при калибровке машин ЧПУ, поскольку они обеспечивают надежные отсчета, чтобы убедиться, что каждый компонент обрабатывается правильно.

В заключение, роль гранитных поверхностных пластин в современной обработке ЧПУ не может быть переоценена. Они обеспечивают необходимую стабильность, долговечность и точность, которые имеют решающее значение для высококачественных процессов обработки. Поскольку отрасль продолжает развиваться, зависимость от гранитных поверхностных пластин останется ключевым компонентом в достижении совершенства производства.

Свойства материала и физические преимущества гранитных поверхностных пластин

Гранитные поверхностные пластины Storaen спроектированы для обеспечения непревзойденной стабильности и точности в качестве основы для промышленного измерения, используя уникальные свойства материала естественного гранита для установки эталона в метрологии. Как надежный поставщик точных гранитных поверхностных пластин и гранитных таблиц, мы предлагаем решения, которые преуспевают в требовательных средах, от семинаров с ЧПУ до аэрокосмической калибровки.

Геологическая основа для непревзойденной стабильности

Сформированные за миллиарды лет от магматической породы, состоящей в основном из пироксена и плагиоклаза, наши гранитные поверхностные пластины имеют плотную, равномерную кристаллическую структуру (размер зерна ≤0,5 мм), которая устраняет внутренние напряжения – критическое преимущество по сравнению с металлическими альтернативами, подверженными дезась или коррозии. Эта естественная композиция приводит к поразительно последовательной черной поверхности с минимальной пористостью, обеспечивая идеальную плоскую ссылку для калибровки на поверхности и размерных проверок, где точность уровня микрона не подлежит обсуждению.

Механические свойства, построенные для использования в тяжелом состоянии

Физические атрибуты наших гранитных контрольных таблиц оптимизированы для промышленной строгости:

Высокая грузоподъемность: с плотностью 2970 кг/м³ и прочности сжатия 245 МПа эти пластины выдерживают статические нагрузки до 5000 кг/м² без деформации-идеальное для поддержки тяжелых компонентов во время настройки модульной сварки или калибровки машины CNC.
Исключительная твердость: твердость на берегу D 70+ сопротивляется царапинам и отступам от частых контактов из калибровки или приспособления, обеспечивая, чтобы поверхность оставалась свободной от дефектов, которые могут поставить под угрозу целостность измерения в течение десятилетий использования.
Демпление вибрации: гранулированная микроструктура поглощает на 80% больше вибрации, чем чугун, минимизируя помехи от соседнего механизма – важная особенность для точных задач, таких как выравнивание машины измерения координат (CMM).

Экологическая устойчивость к последовательной точности

Гранитные поверхностные пластины Storaen для продажи процветают в сложных условиях благодаря:

Тепловая стабильность: низкий коэффициент линейного расширения (4,6 × 10⁻⁶/° C) обеспечивает минимальное изменение размеров в течение диапазонов температуры (10–30 ° C), уменьшая ошибки, вызванные тепловыми колебаниями в безусловных семинарах.
Коррозионная стойкость: с частотой поглощения воды всего 0,13%, непористое поверхностный отталкивает масла, охлаждающие жидкости и влажность-элимирующие ржавчину или химическую деградацию, распространенные в стальных пластинах.
Нулевая магнитная проницаемость: немагнитные свойства делают эти пластины идеальными для промышленности, где электромагнитные помехи могут искать измерения на основе датчиков, такие как полупроводниковое производство или тестирование медицинских устройств.

Производительное превосходство для практического использования

Помимо преимуществ естественного материала, наши тарелки имеют детали с точностью:

Поверхностная отделка: заземляющая отделка RA ≤0,8 мкм обеспечивает оптимальный контакт для индикаторов циферблата, датчиков высоты и других инструментов метрологии, обеспечивая повторяемые результаты в пределах ± 2 мкм для пластин 000 класса.
Модульная совместимость: стандартные размеры (от 200 × 200 мм до 3000 × 5000 мм), а также дополнительные Т-стрицы или монтажные отверстия обеспечивают бесшовную интеграцию с модульными сварочными таблицами или пользовательскими светильниками, повышая универсальность в рабочих процессах производства и проверки.

Доверие Стораен для точности материала

Когда точность и долговечность не подлежат обсуждению, гранитные поверхностные пластины Storaen обеспечивают естественные и инженерные преимущества, необходимые для повышения ваших метрологических процессов. Независимо от того, используется ли в качестве стандарта для калибровки поверхностных пластин, стабильной платформы для проверки аэрокосмических компонентов или прочного основания для тяжелых сварных настройков, наши решения сочетают в себе геологическое совершенство с дизайном промышленного класса.

Услуги настройки и обеспечение качества для поверхностных пластин инспекции гранита Storaen

Storaen гордится предоставлением гранитных поверхностных пластин, которые отвечают уникальным требованиям вашего точного измерения и промышленного применения. Помимо стандартных предложений, наши услуги настройки и строгая обеспечение качества обеспечивают каждую точную гранитную поверхностную пластину и гранитную проверку, адаптированы к вашим спецификациям, которые поддерживаются сертификатами и гарантируют, что вдохновляют уверенность в каждом измерении.

Адаптированные решения для каждого требования

Пользовательские размеры и геометрия

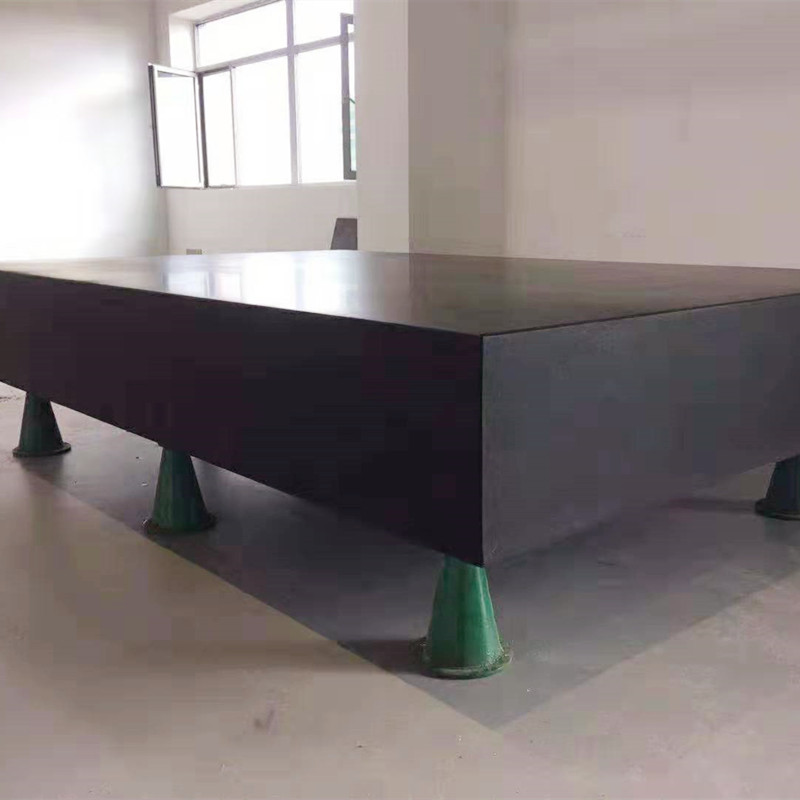

Если вам нужна компактная таблица проверки гранита для лабораторного использования (200 × 200 мм) или негабаритная платформа для тяжелой техники (до 5000 × 8000 мм), наши инженеры работают с вами, чтобы определить размеры, толщину и форму-включая круговые, прямоугольные или нестандартные конструкции. Пользовательские профили края (сглаженные, скошенные) и утопленные основания повышают стабильность при интеграции с модульными сварщиками или автоматическими приспособлениями.

Поверхностные особенности для функционального превосходства

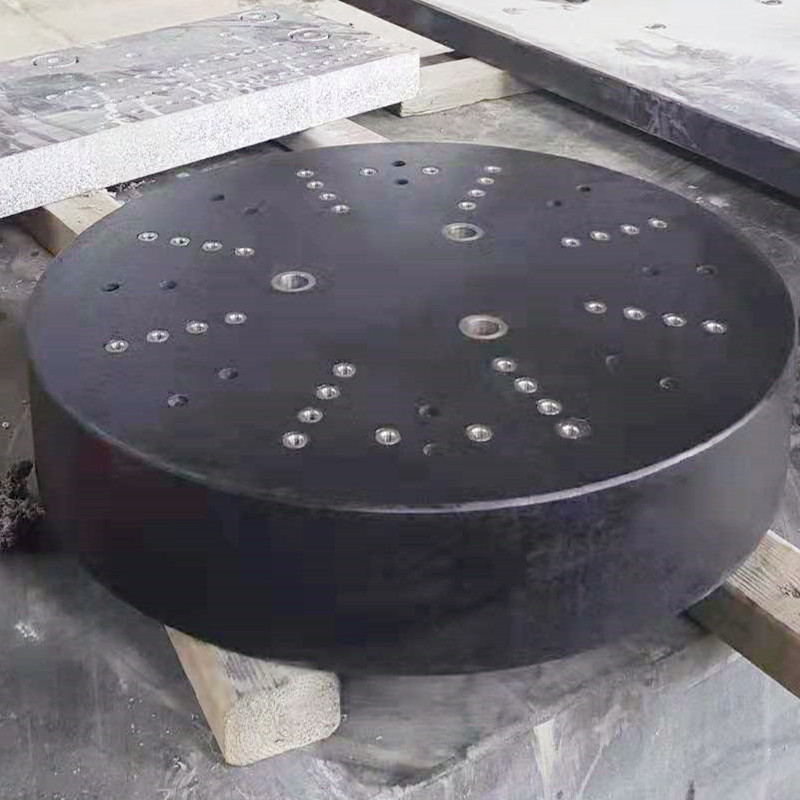

Т-шлоты и монтажные отверстия: Т-стривые с точностью (стандарт ISO 2571) или резьбовые отверстия (M6-M24) обеспечивают безопасное зажим для датчиков, приспособлений или роботизированных рук, идеально подходящие для настройки динамических осмотров или конфигураций модульных сварных таблиц.
Специализированные покрытия: дополнительные антистатические или анти скользкие покрытия защищают от накопления пыли или проскальзывания компонентов в средах производства полупроводников или медицинских устройств.

Многоплатформенная совместимость

Наши гранитные поверхностные пластины предназначены для беспрепятственной интеграции с машинами измерения координат (ЦММ), высоты и систем калибровки поверхностных пластин, с предварительно приукрашенными точками отслеживания для прослеживания измерений по глобальным стандартам (ISO 8512, ASME B89.1.3).

Бескомпромиссный процесс обеспечения качества

Выбор и проверка материала

Каждая плита начинается с гранита премиального класса (размер зерна ≤0,5 мм, поглощение воды ≤0,13%), визуально и ультразвуковое испытание для устранения внутренних недостатков. Только скала с равномерной плотностью (2970 кг/м³+) и твердость берега D ≥70 переходит к обработке.

Точное производство

Шлифование и полировка. Современные шлифовальные машины с ЧПУ достигают поверхностных отделений так же, как и RA 0,8 мкм, с плоской плоскостностью, контролируемой до ± 2 мкм для пластин 000 класса, подтвержденных с использованием лазерных интерферометров.
Снятие теплового напряжения: пластины подвергаются 72-часовой стабилизации при 20 ± 2 ° C, чтобы устранить остаточные напряжения обработки, обеспечивая долгосрочную стабильность размерных средств в колеблющихся мастерских.

Гарантия и поддержка после продажи

Глобальная сервисная сеть: для гранитных поверхностных пластин для продажи по всему миру наша команда предоставляет руководство по установке, периодические услуги по перекалибровке и быстрый ответ на технические запросы – выводя ваши инвестиции в течение десятилетий поддерживают пиковые показатели.

Выберите Storaen для индивидуальной точности

Независимо от того, требуется ли вам на заказ гранит-таблицу для выравнивания аэрокосмических компонентов, сверхпрочной гранитной поверхностной пластины для промышленных сварки или калиброванной платформы для метрологии лабораторного класса, настройки и обеспечения качества Storaen, устанавливают стандарт. Наша приверженность сопоставлению ваших точных потребностей с геологической долговечностью и точностью инженерии делает нас партнером, выбранным для производителей, которые отказываются на компромисс по целостности измерения. Исследуйте наши гранитные поверхностные пластины для продажи сегодня и испытайте силу решения, построенного исключительно для вас.
