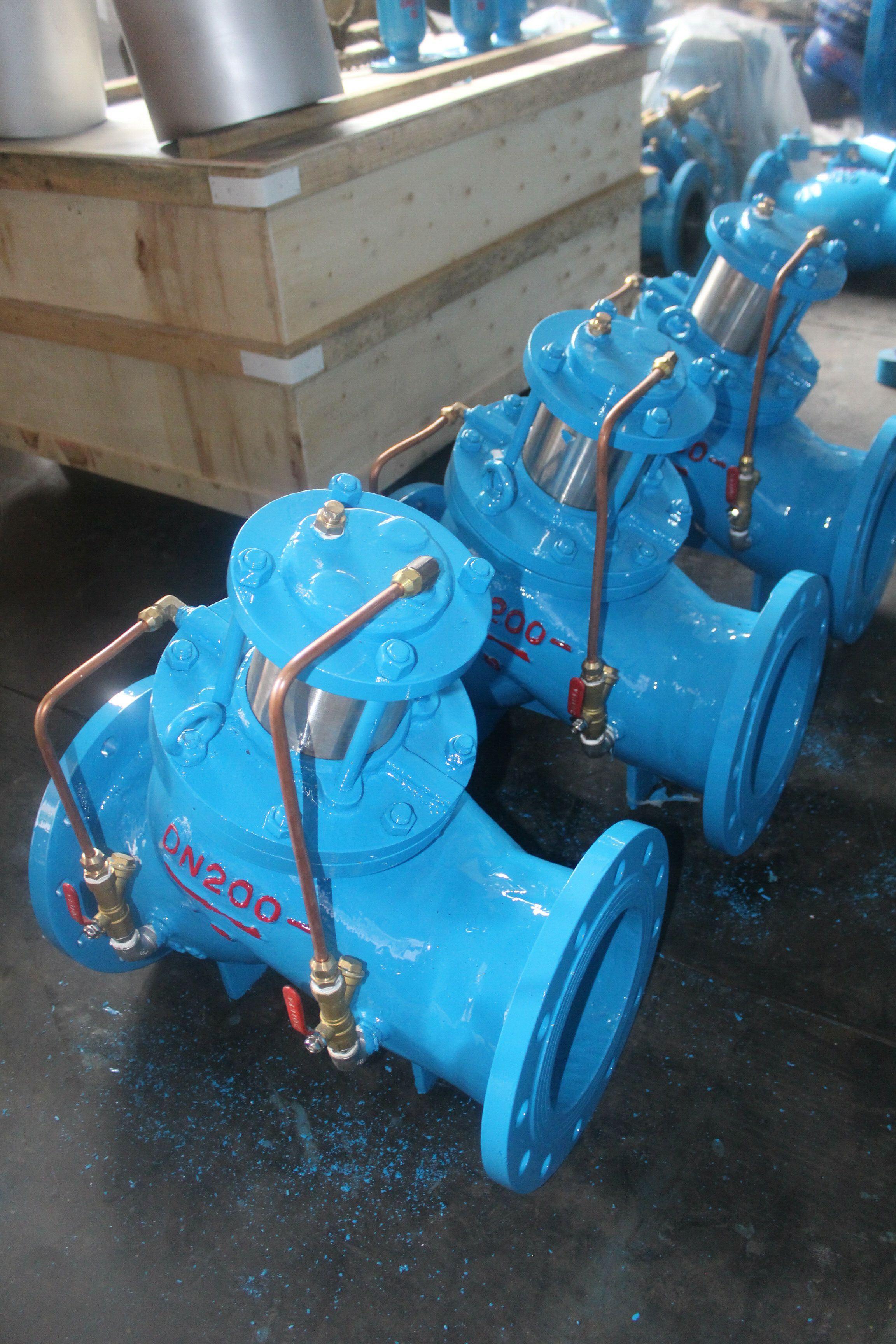

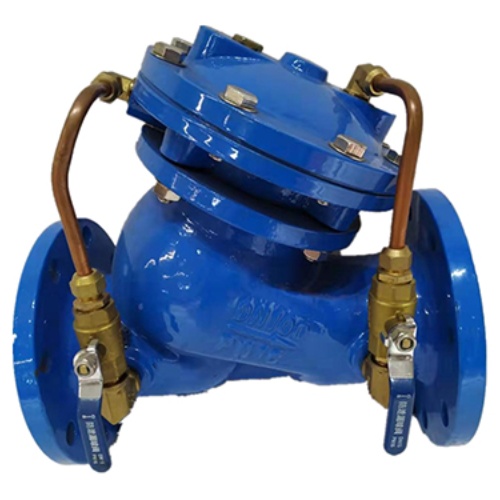

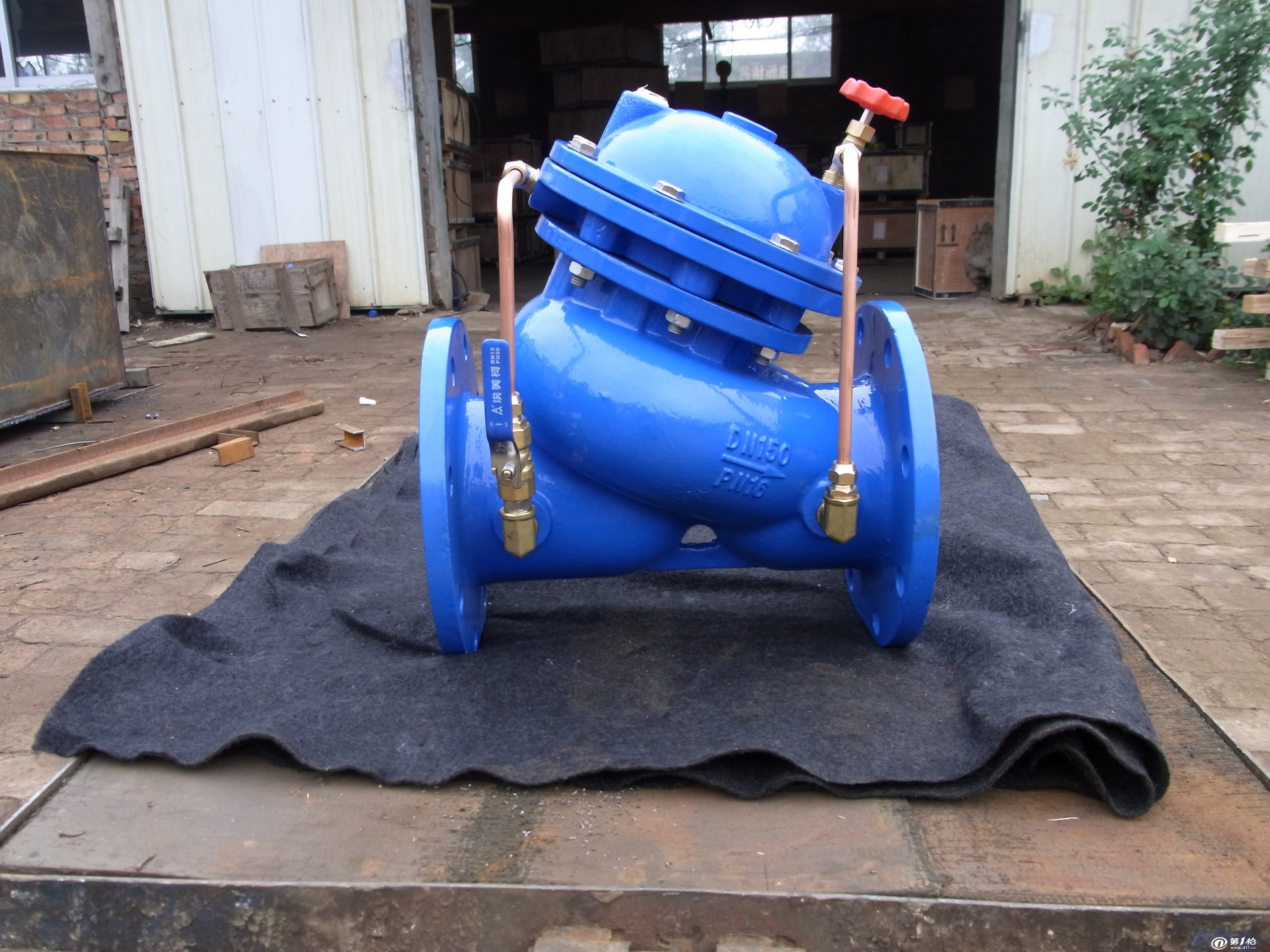

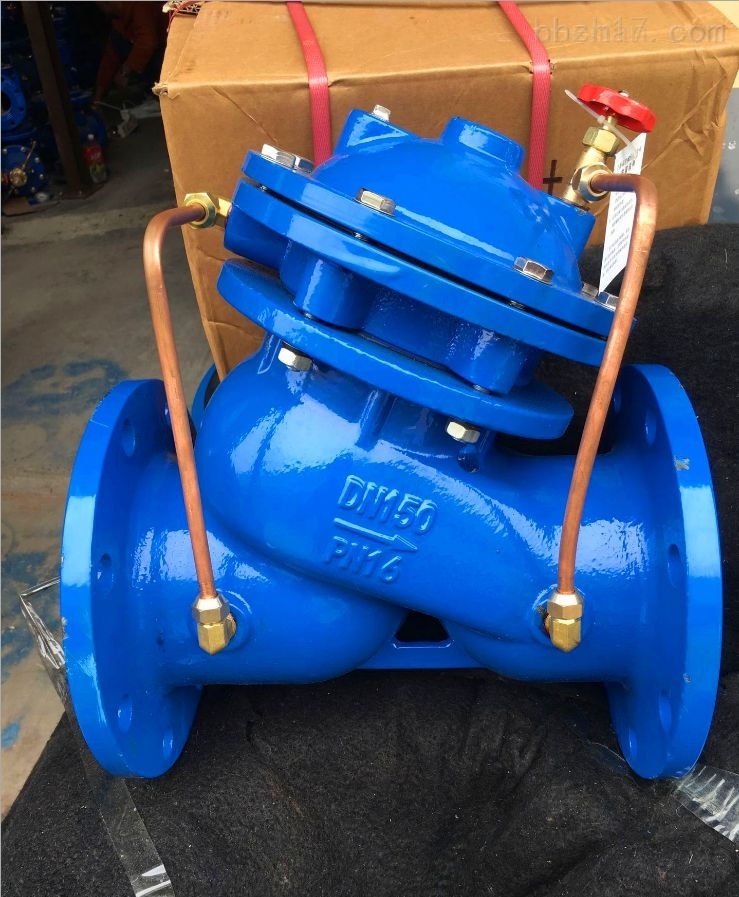

Управляющий клапан

A multifunctional pump control valve consists of a main valve and regulating valve and receiver system, the valve body adopts DC type valve body, the main valve control chamber is diaphragm type or piston type double control chamber structure, the control chamber is a increased by one than the general hydraulic control valve, which increases the control function of the main valve and realizes the multi-functional control of the pump outlet such as slow opening, full Открытие, медленное закрытие и остановка, которая осознает многофункциональный контроль выхода насоса одним клапаном и одной регулировкой. Многофункциональный контроль.

Этот продукт используется в высокоэтажных строительных системах водоснабжения и других выпускных трубопроводов на насосе системы водоснабжения, чтобы предотвратить и ослаблять запуск насоса и остановить трубопровод воды для воды, предотвратить обратный поток воды для защиты насоса и поддерживать безопасность трубопровода. Чтобы реализовать автоматизацию работы насоса, упростить управление, снизить труд и повысить надежность, люди используют гидравлические клапаны и электрические клапаны для замены ручных клапанов, ряд технических улучшений для моноблочных клапанов, появление медленных открытых клапанов, открытых и медленных клапанов, двойных клапанов, двойных клапанов, двойных клапанов, с двумя новыми клапанами, с двумя новыми клапанами, двойными клапанами, с двумя новыми клапанами, с двумя новыми клапанами, с помощью двойных клапанов, двухкветных клапанов. Типы клапанов.

Клапан ворот

А клапан ворот Обычно в закрытом состоянии клапан затвора медленно открывается при запуске насоса, и когда насос остановлен, клапан затвора быстро закрывается сначала, а затем медленно закрывается после определенной степени. Запуск затвора и закрытые затворы, остановка насоса, могут эффективно предотвратить отверстие воды для воды и остановить водяной молот насоса, одновременно уменьшить нагрузку двигателя, когда насос запускается, насос при нулевой скорости потока, когда минимальная мощность вала, как правило, только 30% от мощности конструктивного вала. Другая функция клапана затвора состоит в том, что когда затворный клапан закрыт, он может обеспечить безопасные условия доступа для клапанов и насосов, таких как задние стойки и насосы, установленные между клапаном затвора и насосом, предотвращая возврат воды из трубы под давлением.

Проверьте клапан

А Проверьте клапан Предотвращает поток воды, вызванный внезапным сбоем мощности от изменения направления, и предотвращает обратный поток. Внезапное отключение насоса подвержено водяному молоту. Когда геометрическая высота головки насоса большая, мгновенное высокое высокое давление тяжелого водоснабжения может привести к разрыву труб и серьезным производственным несчастным случаям.

Водяной молоток элиминатор

Элиминатор с водным молотком может эффективно устранить все типы жидкостей в системе передачи без необходимости остановить поток жидкостей в случае нерегулярного воды для воды, и всплеск в системе передачи может привести к удару волны водного удара, чтобы достичь устранения разрушительных ударных волн, воспроизводить защитную цель. Таким образом, чтобы предотвратить водяной молоток на методе повреждения трубопровода трансмиссии, часто в насосной трубе, установленной на элиминаторе воды для воды.

Защита с тремя в одном: как многофункциональные функции управляющих клапанов интегрируют затворы, проверки и устранения водного молота

Контрольный клапан Storaen переопределяет управление промышленной жидкостью, объединяя три критические функции-изоляцию клапана клапана, профилактику обратного потока клапана и устранение водяного молота-в единую, экономичную конструкцию. Созданные для замены традиционных многоклапан, наши решения для управления клапаном управления потоком и клапана управления давлением воды упрощают трубопроводные системы, одновременно повышая безопасность и эффективность, что делает их идеальными для многоэтажного водоснабжения, промышленных насосных станций и коммунальных сетей.

1. Интегрированный клапан затвора: точная изоляция потока

В основе этого многофункционального управляющего клапана лежит механизм тяжелых затворов, обеспечивающий надежный управление/выключение для обслуживания или экстренных отключений:

Постоянный проход: параллельная конструкция затвора (DN50-DN1400) обеспечивает минимальную потерю давления (≤0,01 МПа) и неограниченный поток при полном открытом, превосходящем обычные клапаны затвора на 20% в энергоэффективности.
Двухместное уплотнение: мягкие резиновые или металлические уплотнения (в зависимости от носителя). Выключайте пузырьковое отключение, критическое для изоляции насосов или трубопроводов во время ремонта без риска остаточного потока.

2. Встроенный контрольный клапан: автоматическая защита обратного потока

Устранение необходимости отдельного контрольного клапана, наша конструкция оснащена пружинным диском, который мгновенно закрывается, когда поток переходит, защищая насосы от повреждения обратного потока:

Конструкция давления с низким содержанием трещин: диск открывается всего на 0,05 МПа, обеспечивая плавное прямое поток в системах низкого давления при выключении в течение 0,2 секунды от обращения потока-быстрее, чем автономные контрольные клапаны на 30%.
Сопротивление частиц: тело с обтеканием клапана уменьшает накопление мусора, что делает его подходящим для воды, содержащей мелкие твердые вещества (например, песок, масштаб) без ущерба для целостности уплотнения.

3. Advanced Water Hammer Eliminator: технология контролируемого закрытия

Третья интегрированная функция обращается к тихому убийцу трубопроводов-водный молот-через камерную систему с двойным управлением:

Механизм медленного шота: диафрагма или камера управления типа поршня (пользовательские типы управления давлением) регулирует время закрытия от 3–120 секунд, подавляя пики воды для воды до ≤1,5x рабочего давления (против 3X в традиционных настройках).
Трехступенчатая операция:
Быстрое закрытие основного диска (80% инсульта в 5 с) для ареста высокого скоростного потока;
Постепенное закрытие пилотного клапана (оставшиеся 20% в течение 30–120) для устранения скачков давления;
Автоматическая блокировка в закрытом положении, чтобы предотвратить обратный поток во время выключения насоса.

Адаптировано к вашим потребностям контроля жидкости

Независимо от того, управляя ли управлением высокоэтажной сетью распределения воды или системой промышленного охлаждения, наши типы клапана управления потоком и типы клапанов управления потоком обеспечивают непревзойденную универсальность. Интегрированный дизайн не только упрощает обслуживание, но и повышает надежность системы за счет устранения точек отказа между отдельными клапанами.

Обновите до решения управляющего клапана Storaen и испытайте преимущества трех критических функций в одном надежном пакете – инженерном для защиты ваших трубопроводов, продления срока службы насоса и оптимизированных операций. Исследуйте наши типы клапанов управления давлением сегодня и узнайте, почему умнее управление жидкостью начинается с интегрированных инноваций.

Диафрагма против поршневого управления: основные технологии регуляции давления в многофункциональных клапанах

В конструкциях управляющих клапанов Storaen выбор между диафрагмой и контрольными камерами поршня имеет решающее значение для достижения точной регуляции давления и контроля потока. Как два типа основных клапанов управления давлением, каждый предлагает уникальные преимущества, адаптированные к конкретным промышленным потребностям – вот как они работают и где они преуспевают.

1. Камеры управления диафрагмой: гладкая, низкая шума регулирование для чистой среды

Идеально подходит для систем водоснабжения, HVAC и низкочастиц, камеры диафрагмы используют гибкую мембрану EPDM или NBR для преобразования давления в движение:

Принцип работы: давление вверх по течению действует на диафрагму, отталкивая его вниз, чтобы отрегулировать положение диска клапана. Возвращаяся пружина уравновешивает силу, обеспечивая беспрепятственную модуляцию потока с минимальным гистерезисом (≤1,5% от полной масштаба).
Ключевые преимущества:
Экономически эффективные и защищенные от утечки: нет механических уплотнений или движущихся деталей, подвергшихся воздействию среда, снижая техническое обслуживание на 20% и устраняют риски загрязнения в питьевой воде или фармацевтических линиях.
Тихая работа: мягкая мембрана поглощает вибрацию, что делает ее подходящей для чувствительных к шуму средам, таких как высокие здания (шум ≤65 дБ во время работы).
Ограничения и спецификации: лучше всего для давления до 6,3 МПа и температуры -10 ° C -80 ° C; Не рекомендуется для абразивных жидкостей. Обычно в наших моделях управляющего клапана управления давлением и клапана потока для муниципальных применений.

2. Камеры управления поршнем: тяжелые выступления для жестких средств массовой информации высокого давления

Для промышленных процессов, включающих высокое давление, высокие температуры или жидкости, насыщенные частицами (например, сточные воды, масла), поршневые камеры обеспечивают надежный механический контроль:

Принцип работы: Цилиндрический поршень (чугун или из нержавеющей стали 316L) преобразует гидравлическое или пневматическое давление в линейное движение, непосредственно применяя стебель клапана с высоким крутящим моментом (до 500N · м).
Ключевые преимущества:
Устойчивость к экстремальному давлению: обрабатывает до 10,0 МПа и температуры до 150 ° C, превосходя диафрагмы на 60% в сценариях высокого давления, таких как промышленные котельные системы.
Устойчивость к истиранию. Поверхность поршня с твердым хромотом противостоит царапинам от песка, масштаба или ила, обеспечивая срок службы цикла более чем 50 000+ в абразивных средах-критических для горных или химических растений.
Примечания к проектированию: имеет двунаправленный механизм для предотвращения бокового движения, минимизации износа сиденья и поддержания точности герметизации (утечка ≤0,01% от номинального потока).

Когда выбрать диафрагму против поршня?

Тип среды: диафрагма для чистых жидкостей/газов; Поршень для грязных жидкостей, среды высокой сумасшедшей (например, смазочный масло) или пара.
Точность управления: диафрагма предлагает более тонкую корректировку (разрешение 0,5%); Поршень приоритет власти и долговечности.
Отрасль подходит:
Диафрагма: распределение воды, автоматизация здания (применение клапана управления водоснабжением).
Поршень: нефтехимическая, выработка электроэнергии и тяжелая промышленность (в сочетании с нашими типами клапанов управления потоком для трубопроводов).

Инженерное превосходство Стораена

Параметры настройки: оба конструкции соответствуют стандартам размера клапана управляющего клапана (ISO 5208, GB/T 17213), с настраиваемыми длины хода (25–300 мм) и датчиками обратной связи (4–20 мА) для автоматизированных систем.
Обновления надежности: диафрагмы оснащены антиуреловым усилением арамид; Поршни включают самосмешивающиеся кольца PTFE, уменьшая трение на 30% по сравнению с общими моделями.

Сделайте правильный выбор для вашей системы

Независимо от того, нужна ли вам точность диафрагмы или прочность поршня, решения управляющего клапана Storaen обеспечивают оптимальное регулирование давления для вашего уникального рабочего условия. Понимая эти основные технологии, вы можете выбрать идеальный тип клапана управления давлением для повышения эффективности, сокращения времени простоя и соответствовать наиболее требовательным промышленным стандартам. Свяжитесь с нами сегодня, чтобы изучить, как наш инженерный опыт может повысить вашу систему управления жидкостью.

Рабочий принцип

(1) Когда насос остановлен, клапан закрыта на вытяжке и верхней камере диафрагмы под статическим давлением.

(2) Когда насос запускается, давление воды передается в нижнюю камеру от обходной трубы, а на пластинке основного клапана и медленной пластиной клапана медленно открываются под давлением воды на конце в находе и в нижней камере.

(3) Под давлением конца входа пластина клапана поднимается до максимального состояния отверстия, высота отверстия определяется скоростью потока.

(4) В тот момент, когда насос останавливается, скорость потока и давление внезапно уменьшается, и основная пластина клапана начинает скользить под действием тяжести.

(5) Когда скорость потока находится близко к нулю, основной клапан закрыт, основная пластина клапана остается на рельефных отверстиях, чтобы ослабить воздействие воды; Основная пластина клапана При образовании разности давления между нижней и верхней частью давления на выходе клапана от обходной трубы в верхнюю полость, чтобы способствовать давлению диафрагмы, так что вода нижней полости выпала во вхождение клапана, медленная пластина клапана начала замедлять закрытие.

(6) Медленная закрывающая пластина полностью закрывает дренажное отверстие, а клапан обратно в начальное состояние насоса.

Базовая структура

Общий размер клапана сопоставим с размер обычного контрольного клапана и состоит из основного клапана и внешних аксессуаров. Среди них основной клапан включает корпус клапана, пластинку давления и диафрагму, большую пластину клапана, медленную пластину закрывающего клапана, сиденье клапана, сборку стебля и другие компоненты. Медленная пластина закрывающего клапана соединена с давлением и диафрагмой с помощью сборочной сбоя, диафрагма нажимается между крышкой клапана и сиденьем диафрагмы, а движение вверх и вниз диафрагмы движет медленной пластиной закрытия клапана вверх и вниз.

Ствол клапана проходит через центральное отверстие большой пластины клапана, поэтому большая клапанная пластина может скользить вдоль стебля клапана в определенном диапазоне. Как правило, пластина с большим клапаном нажимается на сиденье клапана по своему весу, так что клапан находится в замкнутом состоянии. Многофункциональный клапан управления насосами Внешние аксессуары устанавливаются на обеих сторонах диафрагмы клапана, а также входной трубы клапана, нижняя камера диафрагмы и входная сторона клапана соединительной трубы оснащены управляющими клапанами, фильтрами и специальным клапаном бэкстопа.

Верхняя полость диафрагмы и клапан на выходе на стороне подключаемой трубы оснащены только фильтром и управляющим клапаном. Движение и положение большой клапанной пластины и медленная пластина закрывающего клапана в основном клапане определяют изменение рабочего статуса клапана, а также открытие и закрытие. Внешние аксессуары и трубопроводы клапана в любое время до и после того, как давление клапана изменяется на клапан с помощью диафрагмы, разделенной на верхнюю и нижнюю камеры, управляйте движением большой пластины клапана и медленной пластиной закрывающего клапана, и могут быть отрегулированы через аксессуары, чтобы изменить сильную тарелку клапана и медленную скорость закрывающего клапана, так что открытие клапана и замедленное время в определенном помещении.

Рабочее давление

Этот тип многофункционального управляющего клапана насосного клапана 1,0 МПа, 1,6 МПа, 2,5 МПа, 4,0 МПа, 6,4 МПа, 10,0 МПа шесть, давление действия больше или равное 0,03 МПа, температура среды в 0-80 ℃, медленное время закрытия может быть скорректировано в 3-120-мс, по потере 2-й потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери, потери 2-120. менее чем в 1,5 раза превышает рабочее давление, номинальный калибр DN50-DN1400. Скорость потока трубопровода 2 м/с. Когда потеря давления составляет менее 0,01 МПа, пиковое значение воды молотка в 1,5 раза превышает рабочее давление, номинальный калибр DN50-DN1400.

Основные размеры установки: (Блок: MM)

Какова функция управляющего клапана?

Управляющий клапан является жизненно важным компонентом в различных промышленных и производственных процессах, выполняющих важную функцию регуляции потока жидкости внутри системы. Эти клапаны имеют решающее значение для поддержания желаемых условий эксплуатации в трубопроводах, резервуарах и других объектах обработки жидкости. Понимание функции управляющего клапана имеет решающее значение для профессионалов в области инженерии, производства и управления процессами.

Основная цель управляющего клапана состоит в том, чтобы модулировать скорость потока жидкости, будь то жидкость или газ, на основе набора определенных параметров. Он достигает этого, регулируя свою позицию в ответ на сигналы от контроллера, который может быть ручным оператором или автоматизированной системой. Эта корректировка помогает поддерживать конкретные переменные процесса, такие как давление, температура и скорость потока в предварительно определенных пределах.

Контрольные клапаны используют различные механизмы для выполнения их функции. Общие типы включают глобус, шариковые и бабочки, каждый из которых предназначен для различных сценариев управления потоком. Предоставляя точный контроль над характеристиками потока, управляющий клапан играет значительную роль в повышении эффективности и безопасности в промышленных процессах.

Кроме того, правильное функционирование управляющих клапанов напрямую влияет на производительность и надежность системы. Когда эти клапаны работают правильно, они предотвращают такие проблемы, как скачки давления, нестабильность потока и утечки. И наоборот, неисправные управляющие клапаны могут привести к дорогостоящим простоям, угрозам безопасности и скомпрометированному качеству продукта.

Таким образом, функция управляющего клапана заключается в обеспечении точной и эффективной регуляции потока жидкости в различных приложениях. Их роль необходима для поддержания оптимальных условий работы, повышения энергоэффективности и защиты общей целостности системы. Таким образом, понимание и реализация эффективных стратегий контрольного клапана имеет важное значение для достижения оперативного превосходства в любой среде обработки жидкости.

Типы управления клапанами и приложениями

Контрольные клапаны являются важными компонентами в различных промышленных процессах, ответственных за регуляцию потока жидкостей, варьируя размер прохода потока, направленным на контроллер. Понимание различных типов управляющих клапанов и их применений имеет решающее значение для оптимизации производительности системы и обеспечения безопасности.

Одним из основных типов управляемых клапанов является клапан глобуса, известный своими превосходными возможностями дросселя. Он имеет сферическую корпус, который допускает контролируемый поток и обычно используется в применении пара, воды и воздуха в электростанциях и химическом обработке.

Другим распространенным типом является шариковый клапан, характеризующийся его быстрым отключением. В этом клапане используется вращающийся шарик для управления потоком и обычно используется в приложениях, требующих плотного герметизации и минимального падения давления, например, в водоочистных сооружениях и нефтяных трубопроводах.

Клапаны бабочек также распространены в различных приложениях, предназначенных для службы OF-Off и Dcoltling. Их компактный дизайн и легкая природа делают их подходящими для больших объемов и высокого потока, таких как системы HVAC и сети распределения воды.

Когда дело доходит до точности и отзывчивости, электромагнитные управляющие клапаны широко используются в автоматизированных системах. Эти клапаны используют электрические сигналы для работы и часто встречаются в ирригационных системах и в процессах промышленной автоматизации.

Наконец, управляющие клапаны в стиле глобуса обеспечивают повышенную производительность для критических приложений, где необходимо точное регулирование потока. Эти клапаны часто реализуются в строгих средах, таких как химическое производство и нефтеперерабатывающие заводы, где точный контроль имеет первостепенное значение.

Таким образом, выбор управляющего клапана зависит от конкретных требований применения, включая характеристики потока, падение давления и эффективность работы. Понимание различных типов управляющих клапанов и их применений может значительно повысить надежность и эффективность системы, что делает их критическим аспектом любого промышленного процесса.
