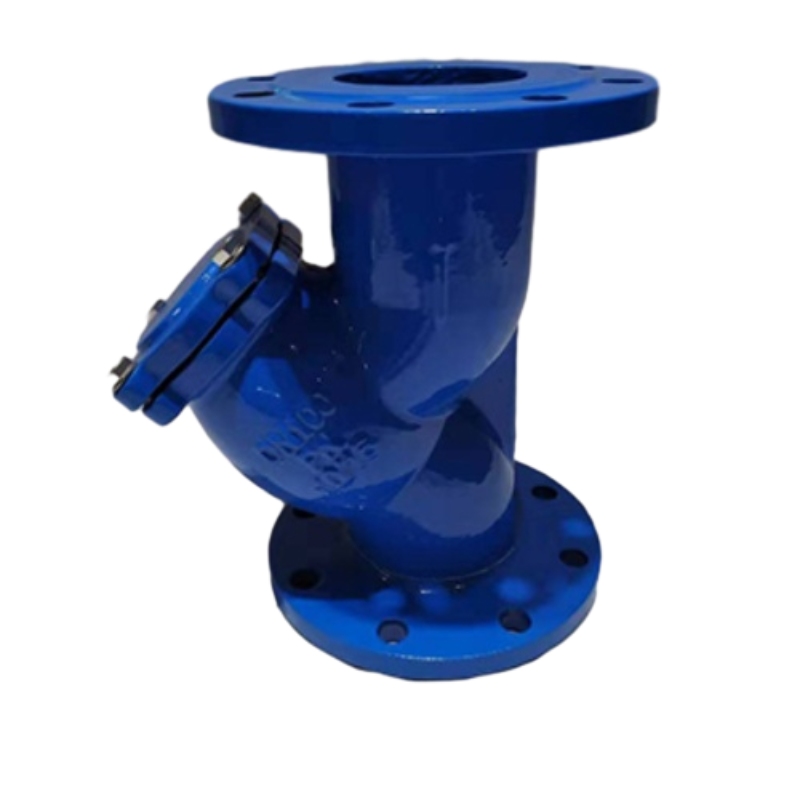

Y тип сито

Структура фильтра Y-типа имеет низкое сопротивление и удобный разряд сточных вод.

Причина, по которой экран фильтра превращается в форму корзины цилиндрических фильтров, заключается в увеличении его прочности, которая сильнее однослойного экрана, и крышка фланца в нижнем уровне границы Y-образной формы может быть откручена, чтобы периодически удалять частицы, нанесенные в корзину фильтров.

Фильтр Y-типа имеет характеристики передовой структуры, небольшого сопротивления и удобного выделения сточных вод. Подходящей средой фильтра Y-типа может быть вода, нефть и газ. Как правило, водная сеть составляет 18-30 сетей, вентиляционная сеть составляет 10-100 сетей, а нефтяная сеть составляет 100-480 сетей. Фильтр корзины в основном состоит из соединительной трубы, основной трубы, синего фильтра, фланца, крышки фланца и крепежных элементов. Когда жидкость попадает в синий фильтр через основную трубу, частицы сплошной примеси блокируются в синем фильтре, а чистая жидкость проходит через синий фильтр и разряжается с выходов фильтра.

1. Хорошее моделирование, отверстие для испытания давления на теле представлено на корпусе.

2. Удобное и быстрое использование. В соответствии с требованиями пользователя можно изменить привинченную пробку на корпус в шаровый клапан и позволить его выходу подключиться к канализационной трубе, это может сделать это для дноучных сточных вод с давлением, а не для снятия капота.

3. Фильтрационные экраны с различной точностью фильтрации могут быть предоставлены в соответствии с требованиями пользователя, что облегчение экрана фильтрации более удобной.

4. Жидкий канал разработан с научной точки зрения и разумно, с меньшим сопротивлением потоку и большим потоком. Общая площадь сетки составляет в 3-4 раза больше, чем DN.

5. Телескопический тип делает установку и удаление более удобной.

Y типа функция сита

В различных промышленных приложениях эффективная работа машин и систем имеет первостепенное значение. Одним из важнейших компонентов, который обеспечивает надежность и продолжительность жизни этих систем, является ситетр Y -типа. Часто упускаемое из виду это устройство играет инструментальную роль в поддержании целостности жидкости.

Основная функция сита типа Y состоит в том, чтобы отфильтровать нежелательный мусор и частицы из потока жидкости. Это может включать в себя грязь, ржавчину, масштаб и другие загрязнения, которые потенциально могут вызвать повреждение насосов, клапанов и другого нижнего оборудования. Эффективно захватывая эти примеси, сито A Y типа защищает всю систему, снижая затраты на техническое обслуживание и предотвращая неожиданное время простоя.

То, что отличает сито Y -типа от других фильтрационных устройств, является его уникальным дизайном. Названный в честь Y-образного тела, сито имеет экран, который захватывает частиц, позволяя жидкости проходить. Этот дизайн облегчает легкое обслуживание; Когда сито становится засоренным, его можно легко очистить или заменять, не нарушая поток системы. Это удобство является значительным преимуществом в средах, где непрерывная работа имеет решающее значение.

Фигни типа Y обычно используются в различных отраслях, включая очистку воды, химическую обработку, а также нефть и газ. Их можно использовать как в конфигурациях горизонтальных, так и в вертикальных конвейерах, что делает их универсальными для различных приложений. Понимание конкретных требований вашей системы поможет в выборе соответствующего ситового фильтра Y, обеспечивая оптимальную производительность и защиту.

В заключение, сито Y -типа является важным компонентом во многих системах обработки жидкости. Его функция выходит за рамки простой фильтрации; Это повышает надежность всей операции, в конечном итоге обеспечивая эффективность и экономическую эффективность. Инвестируя в прямое сито, предприятия могут защитить свое оборудование и поддерживать плавные эксплуатационные потоки, подчеркивая важность этого часто недооцененного устройства.

От DN15 до DN400: как этот сито Y -типа становится мастером мусора трубопровода

Ситт Storaen Y-типа устанавливает стандарт для универсальной защиты трубопроводов, предлагая непревзойденное диапазон размеров-от компактного DN15 (0,5 ”) до промышленного уровня DN400 (16 ”)-которое легко адаптируется к жилым, коммерческому и тяжелому промышленному применению. Как ведущий металлический сито и чугунный поставщик сиг, мы комбинируем надежные материалы, точную технику и настраиваемые функции для обеспечения универсального решения для ловушки ржавчины, масштаба, песка и других твердых веществ во всех масштабах трубопровода.

Размер включенного дизайна для каждого приложения

1. Миниатюрные системы (DN15 – DN50 / 0,5 ” – 2”)

Эти фильтры Y-типа (например, DN25), идеально подходящие для жилых сантехники, блоков HVAC и небольшого оборудования (например, DN25), имеют легкие чугунные или углеродистые стали с резьбовыми соединениями, обеспечивающие легкую установку в узких пространствах. Экран из нержавеющей стали 20–200 (304/316L) удаляет частицы до 75 мкм, защищая смесители, клапаны и насосы от мусора без ограничения потока – критическое для поддержания давления воды в жилых комплексах или коммерческих кухонь.

2. Промышленные трубопроводы среднего размера (DN65-DN200 / 2,5 ”-8”)

Рабочая лошадка производственных заводов и коммунальных сетей, эти фланцевые сито (RF/FF -соединения на SH/T3411) Баланс и эффективность.:

Строительная конструкция: QT450 протокол железо или углеродная сталь WCB выдерживает рейтинги давления до 16 МПа и температуры от -5 ° C до 450 ° C, что делает их пригодными для пара, масла и химической среды.
Оптимизированная фильтрация: Y-образная конструкция увеличивает площадь фильтрации на 40% по сравнению с встроенными моделями, снижая падение давления и позволяя 99% -ную скорость захвата для частиц 50–500 мкм-идеально для защиты насосов, теплообменников и управляющих клапанов в пищевых или нефтехимических линиях.

3. крупномасштабные промышленные системы (DN250-DN400 / 10 ”-16”)

Для электростанций, нефтеперерабатывающих заводов и морских применений наши негабаритные ситовые фильтрам обеспечивают бескомпромиссные результаты:

Усиленная структура: утолщенные фланцы и ребристые тела обрабатывают нагрузки на 2000+ кг и высокоскоростные потоки, в то время как центр быстрого обращения обеспечивает безопасное, эффективное удаление мусора без разборки трубопровода-ключ для минимизации времени простоя в условиях непрерывного производства.
Пользовательские сетки: выберите 10–480 сетчатых фильтров (нержавеющая сталь или монель), чтобы соответствовать конкретным потребностям среды, от грубой песчаной фильтрации в системах охлаждающей воды до мелких частиц в фармацевтических трубопроводах.

Универсальные особенности для бесшовной интеграции

Универсальность соединения: доступно с резьбовыми, сварными или фланцевыми концами, наши носители Y-типа соответствуют стандартам ASME, DIN и JIS, устраняя адаптерные хлопоты в глобальных проектах.
Низкий конструкция технического обслуживания: наклонная корзина и дополнительная дренажная клапан позволяют легкий разряд мусора без удаления сита, в то время как многоразовые экраны сетки снижают эксплуатационные расходы на 30% по сравнению с одноразовыми альтернативами.
Варианты материала: выберите из чугуна (экономически эффективное для воды/газа), нержавеющая сталь (устойчивая к коррозии для химических веществ) или пластичного железа (высокое длину для экстремальных давлений)-пострадав от правильных типов сита для каждого рабочего состояния.

Почему Стораен ведет в полноразмерной фильтрации

Сертифицированная надежность: ISO 9001-совместимость и протестирована в соответствии с стандартами GB/T14382, каждый сиг включает в себя отчет о материалах и сертификат испытания давления, обеспечивая безопасность в критических приложениях.
Инженерный опыт: наша команда помогает выбрать оптимальный сито Y-типа на основе скорости потока, типа носителя и точности фильтрации-даже для нестандартных трубопроводов (например, уменьшение тройников или пользовательских макетов фланца).

Решите все ваши проблемы с мусором трубопровода

Будь то защита жилого водонагревателя, поддержание производственной линии фабрики или обеспечение системы охлаждения морского суда, ситечке Y-типа STORAEN, включенным в размеры, обеспечивает постоянную производительность. Комбинируя долговечность чугунных ситечков, адаптируемости фланцевых ситечков и точность фильтров Y-типа, мы создали универсальное решение, которое доказывает: когда дело доходит до защиты трубопровода, один размер не соответствует всем, но наш диапазон делает.

Химический трубопровод Спаситель: как ситечки типа y ловят ржавчину и защищают насосы и клапаны

При химической обработке, ржавчине, масштабах и металлическом мусоре представляют собой тихой угрозу для насосов, клапанов и точных инструментов-до тех пор, пока вмещаются фильтр Y-типа Storaen. Вот как наш ситечке Y-типа становится незаменимым опекуном химических трубопроводов.

Точная фильтрация: остановка ржавчины в его следах

Уникальный дизайн фильтра Y-типа является ключом к его защитной силе:

Сетчатая броня нержавеющей стали: доступна в 10–480 сетке (304/316L), экраны ловит частицы до 30 мкм, включая хлопья ржавчины, сварочный шлан и фрагменты катализатора – со скоростью захвата 99%. В входе насоса это предотвращает эрозию рабочего колеса, в то время как в контрольных клапанах он останавливает износ сиденья, что может привести к утечкам или неудачному регулированию.
Y-образная оптимизация потока: угловое корпус увеличивает площадь фильтрации на 30% по сравнению с встроенными моделями, снижая падение давления и позволяя мусору оседание в корзине без нарушения потока-критическое для поддержания постоянного давления в линии подачи реактора или дистилляционных колонн.

Долговечность для агрессивных химических средств

Химические трубопроводы требуют металлов, которые противостоят коррозии и высоким температурам:

Превосходство материала: выберите из чугунных сиг (QT450 пластичный железо для средней коррозийной среды) или вариантов нержавеющей стали (316 л для суровых химических веществ, таких как серная кислота), что оценивается по температуре до 450 ° C и давлением до 16 МПа.
Фланцевая прочность: фланцевые сито (подключения RF/FF на SH/T3411) обеспечивают гибельную интеграцию, с утолщенными фланцами, которые выдерживают тепловое расширение в трубопроводах, нагретых паровой

Стратегическое размещение для максимальной защиты

1. Защита насоса

Установленные вверх по течению центробежных насосов, наше ситечко y-типа блокирует частицы ржавчины от повреждения лезвий рабочего колеса, уменьшая вибрацию и продление срока службы насоса на 25%. В химических насосах это предотвращает засорение сиденья клапана, обеспечивая точную дозировку в процессах полимеризации.

2. Сохранение клапана

Для глобусных клапанов и контрольных клапанов в линии высокой чистоты тонкая сетка сита (200–480 меш) останавливает мусор в субмиллиметре от компромисса герметизирующих поверхностей, избегая дорогостоящих отключений для ремонта клапана или замены.

3. Стабильность процесса

Вверх по течению от теплообменников или фильтров, он предотвращает загрязнение от отложений масштаба, поддержание эффективности теплопередачи и снижения частоты очистки в цепях охлаждающей воды.

Охрана своих химических процессов сегодня

У химических заводов, где даже одна частица может нарушить производство, сиг Storaen Y-типа обеспечивает точность фильтрации и прочную долговечность, необходимую для защиты насосов, клапанов и целостности процесса. Сочетая передовые сетчатые технологии с химическими материалами, наши типы сиг трансформируют связанные с ржавчиной риски в душевное спокойствие, поэтому ваши трубопроводы могут работать с пиковой эффективностью изо дня в день. Исследуйте наши решения фильтра Y-типа и выясните, почему отрасли доверяют нам, чтобы они сохраняли свои критические системы в чистоте, безопасности и работают сильными.

Что такое ситетр типа Y и как он работает?

Ситчик типа AY является важным компонентом в системах жидкости, предназначенной для фильтрации примесей и мусора из труб. Его уникальная Y-образная конфигурация обеспечивает эффективное поток при минимизации падений давления. Ситцом оснащен сетчатым экраном, который захватывает частицы при прохождении жидкости, гарантируя, что ваша система работает плавно и эффективно.

Из каких материалов изготовлено ситетр Y типа Y?

Наш ситетр Y типа y построен из высококачественной нержавеющей стали, обеспечивая превосходную коррозионную стойкость и долговечность. Этот выбор материала обеспечивает долговечность и надежность, что делает наш ситечко подходящим для различных применений в разных отраслях, включая воду, нефть и газ.

Можно ли установить сито Y -типа в любом положении?

Да, сито Y -типа является универсальным и может быть установлено в горизонтальной или вертикальной ориентации. Тем не менее, мы рекомендуем следовать конкретным рекомендациям по установке для поддержания оптимальной производительности и обеспечения эффективной фильтрации. Всегда обращайтесь к Руководству по продукту для лучших практик.

Как очистить или поддерживать ситетр Y -типа?

Поддержание сита Y -типа относительно просто. Мы рекомендуем периодические проверки на основе чистоты жидкости и состояния сетчатого экрана. Чтобы очистить, вы можете открутить подставку, снять сетку и промыть ее водой или использовать соответствующие растворы для очистки. Регулярное техническое обслуживание помогает обеспечить долгосрочную функциональность и уменьшает возможности простоя потенциального.

Какова оценка максимального давления для ситая Y -типа?

Наш сито Y -типа предназначен для обработки максимального рейтинга давления до 150 фунтов на квадратный дюйм, что делает его подходящим для большинства стандартных применений. Тем не менее, пожалуйста, обратитесь к спецификациям продукта для подробной информации о градиентах давления, так как использование сита за пределами его номинальной емкости может привести к проблемам в вашей системе.

Подходит ли ситетр Y-типа для высокотемпературных приложений?

Да, наше сиг для Y -типа предназначено для выдержания высоких температур, обычно встречающихся в промышленных применениях. Конструкция из нержавеющей стали гарантирует, что сито поддерживает свою целостность даже при чрезвычайной жаре. Для конкретных ограничений температуры, пожалуйста, обратитесь к спецификациям продукта для подробного руководства.

Какие размеры доступны для ситока типа Y?

Мы предлагаем ситетр Y -типа разных размеров, чтобы удовлетворить ваши конкретные потребности, диаметром от 1 до 6 дюймов. Пожалуйста, проверьте наш список продуктов на наличие доступных размеров и выберите тот, который лучше всего соответствует вашим размерам трубопровода.
